Generierung von AWL-Quellen aus der ProLeit Datenbank
-
Generierung von AWL Quellen
Generierung von AWL Quellen wie Interlock FC's für FCN, DCM, MC, Prop FB's und FC's, Sequence FB's etc. aus Proleit DB's für Simatic Manager. Für weitere Informationen kontaktieren Sie uns unter awlsource@wkat.de oder +49 (0) 8551 91659 0

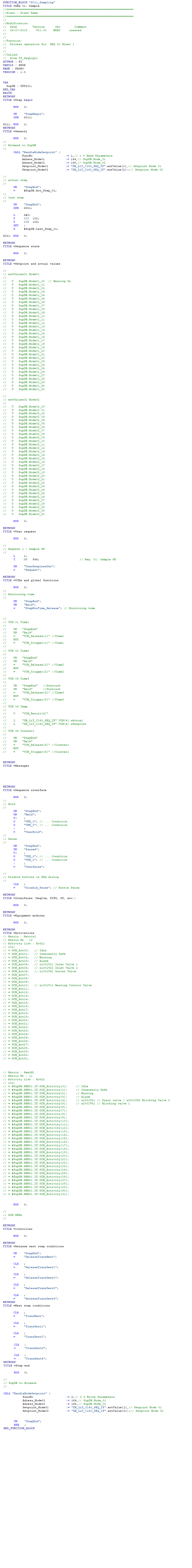

Beispiel eines Prop-Files:
FUNCTION_BLOCK "S011_Sampling"
TITLE =SEQ 01: Sample
//=========================================================================
//Plant : Plant Name
//=========================================================================
//
//Modification:
// Date Version who Comment
// 06-07-2019 V01.00 WKAT created
//
//
//Function:
// Process operation for SEQ 01 Mixer 1
//
//
//Called:
// from TF_SeqLogic
AUTHOR : PI
FAMILY : PROP
NAME : PROP0
VERSION : 1.0
VAR
SupDB : UDT201;
END_VAR
BEGIN
NETWORK
TITLE =Step begin
NOP 0;
UN "StepBegin";
SPB G011;
G011: NOP 0;
NETWORK
TITLE =General
NOP 0;
//
// Bitmask to SupDB
//
CALL "HandleModeSetpoint" (
FuncNo := 1,// 1 = Read Parameters
Adress_Mode01 := 164,// SupDB.Mode_01
Adress_Mode02 := 168,// SupDB.Mode_02
Setpoint_Mode01 := "DB_LiT_C160_SEQ_IF".extValue[1],// Setpoint Mode 01
Setpoint_Mode02 := "DB_LiT_C160_SEQ_IF".extValue[2]);// Setpoint Mode 02
//
// actual step
//
UN "StepEnd";
= #SupDB.Act_Step_01;
//
// last step
//
UN "StepEnd";
SPB G021;
L L#0;
T DID 102;
T DIW 106;
SET ;
S #SupDB.Last_Step_01;
G021: NOP 0;
NETWORK
TITLE =Sequence state
NOP 0;
NETWORK
TITLE =Setpoint and actual values
//
// extValues01 Mode01
//
// U SupDB.Mode01_00 // Heating On
// U SupDB.Mode01_01
// U SupDB.Mode01_02
// U SupDB.Mode01_03
// U SupDB.Mode01_04
// U SupDB.Mode01_05
// U SupDB.Mode01_06
// U SupDB.Mode01_07
// U SupDB.Mode01_08
// U SupDB.Mode01_09
// U SupDB.Mode01_10
// U SupDB.Mode01_11
// U SupDB.Mode01_12
// U SupDB.Mode01_13
// U SupDB.Mode01_14
// U SupDB.Mode01_15
// U SupDB.Mode01_16
// U SupDB.Mode01_17
// U SupDB.Mode01_18
// U SupDB.Mode01_19
// U SupDB.Mode01_20
// U SupDB.Mode01_21
// U SupDB.Mode01_22
// U SupDB.Mode01_23
// U SupDB.Mode01_24
// U SupDB.Mode01_25
// U SupDB.Mode01_26
// U SupDB.Mode01_27
// U SupDB.Mode01_28
// U SupDB.Mode01_29
// U SupDB.Mode01_30
// U SupDB.Mode01_31
//
// extValues02 Mode02
//
// U SupDB.Mode02_00
// U SupDB.Mode02_01
// U SupDB.Mode02_02
// U SupDB.Mode02_03
// U SupDB.Mode02_04
// U SupDB.Mode02_05
// U SupDB.Mode02_06
// U SupDB.Mode02_07
// U SupDB.Mode02_08
// U SupDB.Mode02_09
// U SupDB.Mode02_10
// U SupDB.Mode02_11
// U SupDB.Mode02_12
// U SupDB.Mode02_13
// U SupDB.Mode02_14
// U SupDB.Mode02_15
// U SupDB.Mode02_16
// U SupDB.Mode02_17
// U SupDB.Mode02_18
// U SupDB.Mode02_19
// U SupDB.Mode02_20
// U SupDB.Mode02_21
// U SupDB.Mode02_22
// U SupDB.Mode02_23
// U SupDB.Mode02_24
// U SupDB.Mode02_25
// U SupDB.Mode02_26
// U SupDB.Mode02_27
// U SupDB.Mode02_28
// U SupDB.Mode02_29
// U SupDB.Mode02_30
// U SupDB.Mode02_31
NOP 0;
NETWORK
TITLE =User request
NOP 0;
//
// Request 1 - Sample OK
//
L 1;
T MB 946; // Req. 01: Sample OK
UN "UserResponseYes";
= "Request";
NETWORK
TITLE =VCMs and global functions
NOP 0;
//
// Monitoring time
//
UN "StepEnd";
UN "Held";
= "StepMonTime_Release"; // Monitoring time
//
// VCM 01 Time1
//
// UN "StepEnd"
// UN "Held"
// = "VCM_Release[1]" //Time1
// NOT
// = "VCM_Trigger[1]" //Time1
//
// VCM 02 Time2
//
// UN "StepEnd"
// UN "Held"
// = "VCM_Release[2]" //Time2
// NOT
// = "VCM_Trigger[2]" //Time2
//
// VCM 03 Time3
//
// UN "StepEnd" //Statisch
// UN "Held" //Statisch
// = "VCM_Release[3]" //Time3
// NOT
// = "VCM_Trigger[3]" //Time3
//
// VCM 04 Temp.
//
// U "VCM_Result[4]"
//
// L "DB_LiT_C160_SEQ_IF".VCM[4].sActual
// L "DB_LiT_C160_SEQ_IF".VCM[4].sSetpoint
//
// VCM 05 Counter1
//
// UN "StepEnd"
// UN "Held"
// = "VCM_Release[5]" //Counter1
// NOT
// = "VCM_Trigger[5]" //Counter1
NETWORK
TITLE =Messages
NETWORK
TITLE =Sequence interface
NOP 0;
//
// Hold
//
UN "StepEnd";
UN "Held";
U( ;
O "VKE_0"; // ... Condition
O "VKE_0"; // ... Condition
) ;
= "UserHold";
//
// Pause
//
UN "StepEnd";
UN "Paused";
U( ;
O "VKE_0"; // ... Condition
O "VKE_0"; // ... Condition
) ;
= "UserPause";
//
// Disable buttons in SEQ dialog
//
CLR ;
= "Disable_Pause"; // Button Pause
NETWORK
TITLE =Interfaces (SeqCom, FIFO, SU, etc.)
NOP 0;
NETWORK
TITLE =Equipment modules
NOP 0;
NETWORK
TITLE =Activations
// Matrix : Matrix1
// Matrix Nr : 10
// Activity list : ActL1
// clr;
// = OCM_Act00; // Idle
// = OCM_Act01; // Inherently Safe
// = OCM_Act02; // Warning
// = OCM_Act03; // Alarm
// = OCM_Act04; // x1001V21 Inlet Valve 1
// = OCM_Act05; // x1001V22 Inlet Valve 2
// = OCM_Act06; // x1001V41 Outlet Valve
// = OCM_Act07;
// = OCM_Act08;
// = OCM_Act09;
// = OCM_Act10; // x1001V11 Heating Control Valve
// = OCM_Act11;
// = OCM_Act12;
// = OCM_Act13;
// = OCM_Act14;
// = OCM_Act15;
// = OCM_Act16;
// = OCM_Act17;
// = OCM_Act18;
// = OCM_Act19;
// = OCM_Act20;
// = OCM_Act21;
// = OCM_Act22;
// = OCM_Act23;
// = OCM_Act24;
// = OCM_Act25;
// = OCM_Act26;
// = OCM_Act27;
// = OCM_Act28;
// = OCM_Act29;
// = OCM_Act30;
// = OCM_Act31;
// Matrix : Rem1M1
// Matrix Nr : 11
// Activity list : ActL2
// clr;
// = #SupDB.REM01.IF.OCM_Activity[0]; // Idle
// = #SupDB.REM01.IF.OCM_Activity[1]; // Inherently Safe
// = #SupDB.REM01.IF.OCM_Activity[2]; // Warning
// = #SupDB.REM01.IF.OCM_Activity[3]; // Alarm
// = #SupDB.REM01.IF.OCM_Activity[4]; // x2001V21 // Drain valve / x2001V52 Blocking Valve 2
// = #SupDB.REM01.IF.OCM_Activity[5]; // x2001V51 // Blocking valve 1
// = #SupDB.REM01.IF.OCM_Activity[6];
// = #SupDB.REM01.IF.OCM_Activity[7];
// = #SupDB.REM01.IF.OCM_Activity[8];
// = #SupDB.REM01.IF.OCM_Activity[9];
// = #SupDB.REM01.IF.OCM_Activity[10];
// = #SupDB.REM01.IF.OCM_Activity[11];
// = #SupDB.REM01.IF.OCM_Activity[12];
// = #SupDB.REM01.IF.OCM_Activity[13];
// = #SupDB.REM01.IF.OCM_Activity[14];
// = #SupDB.REM01.IF.OCM_Activity[15];
// = #SupDB.REM01.IF.OCM_Activity[16];
// = #SupDB.REM01.IF.OCM_Activity[17];
// = #SupDB.REM01.IF.OCM_Activity[18];
// = #SupDB.REM01.IF.OCM_Activity[19];
// = #SupDB.REM01.IF.OCM_Activity[20];
// = #SupDB.REM01.IF.OCM_Activity[21];
// = #SupDB.REM01.IF.OCM_Activity[22];
// = #SupDB.REM01.IF.OCM_Activity[23];
// = #SupDB.REM01.IF.OCM_Activity[24];
// = #SupDB.REM01.IF.OCM_Activity[25];
// = #SupDB.REM01.IF.OCM_Activity[26];
// = #SupDB.REM01.IF.OCM_Activity[27];
// = #SupDB.REM01.IF.OCM_Activity[28];
// = #SupDB.REM01.IF.OCM_Activity[29];
// = #SupDB.REM01.IF.OCM_Activity[30];
// = #SupDB.REM01.IF.OCM_Activity[31];
NOP 0;
//
// OCM REMs
//
NETWORK
TITLE =Controller
NOP 0;
NETWORK
TITLE =Release next step conditions
UN "StepEnd";
= "ReleaseTransNext";
CLR ;
= "ReleaseTransDest1";
CLR ;
= "ReleaseTransDest2";
CLR ;
= "ReleaseTransDest3";
CLR ;
= "ReleaseTransDest4";
NETWORK
TITLE =Next step conditions
CLR ;
= "TransNext";
CLR ;
= "TransDest1";
CLR ;
= "TransDest2";
CLR ;
= "TransDest3";
CLR ;
= "TransDest4";
NETWORK
TITLE =Step end
NOP 0;
//
// SupDB to Bitmask
//
CALL "HandleModeSetpoint" (
FuncNo := 2,// 2 = Write Parameters
Adress_Mode01 := 164,// SupDB.Mode_01
Adress_Mode02 := 168,// SupDB.Mode_02
Setpoint_Mode01 := "DB_LiT_C160_SEQ_IF".extValue[1],// Setpoint Mode 01
Setpoint_Mode02 := "DB_LiT_C160_SEQ_IF".extValue[2]);// Setpoint Mode 02
UN "StepEnd";
BEB ;
END_FUNCTION_BLOCK
